Армирование фундамента

Бетон не боится сил, направленных на сжатие, но при чрезмерных растягивающих усилиях трескается и разрушается. Армирование фундамента позволяет увеличить его прочность в зоне растяжения.

Схемы армирования

Арматуру нужно располагать в тех частях фундамента, к которым приложены растягивающие усилия. Растягивающие усилия на продольно расположенные элементы возникают под влиянием веса здания и сил морозного пучения. На практике невозможно предсказать место расположения зоны растяжения, но она всегда находится в верхней или нижней частях фундамента.

Силы, стремящиеся опрокинуть фундамент, воздействуют на поперечные конструкции, но из-за малых размеров сечения их величина не является значительной. Исходя из вышеизложенного арматуру укладывают в возле верхней и нижней поверхностей основания.

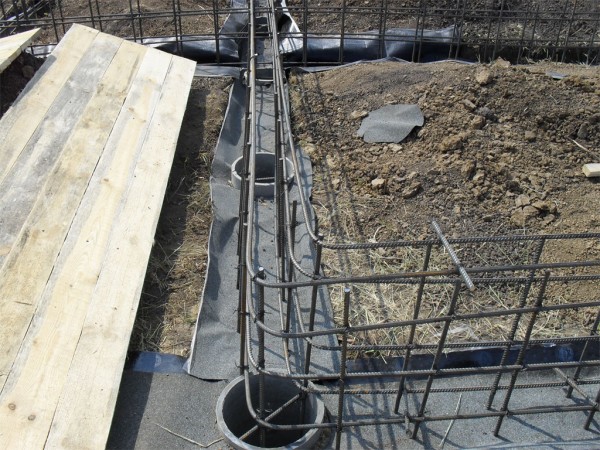

Ленточные фундаменты

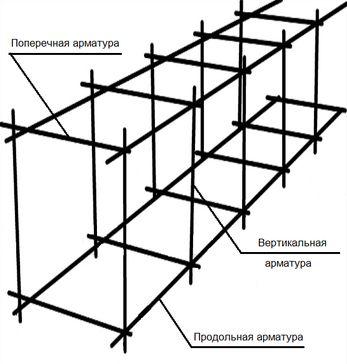

Ленточные основания представляют собой длинные полосы. Армирование фундаментов выполняют из четырех прутьев арматуры, расположенных продольно по углам поперечного сечения. При значительной ширине фундамента количество прутьев увеличивают до 6 - 8.

Для лучшего сцепления с бетоном арматура должна быть ребристой, ее диаметр выбирается в пределах 10 - 16 мм. На поперечно расположенную арматуру действуют небольшие усилия, она выполняет роль каркаса конструкции, поэтому может быть гладкой и меньшего диаметра. Поперечную арматуру устанавливают с шагом до 80 см.

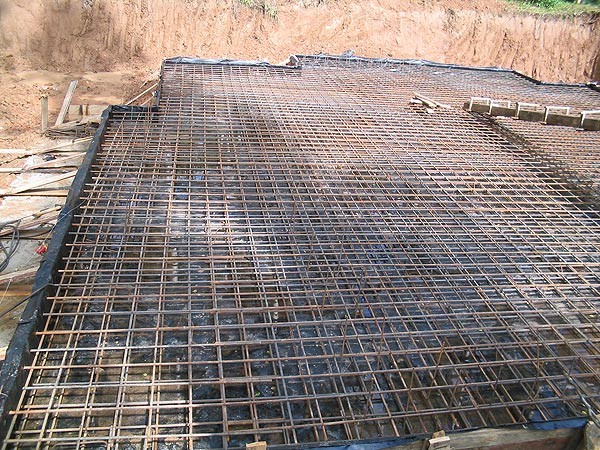

Плитные фундаменты

Особенности устройства плитного фундамента требуют применения мощной арматуры во всех горизонтальных направлениях. При армировании фундаментов ребристые прутья диаметром 12 - 16 мм укладывается в два слоя крест накрест. Размеры ячеек получившейся конструкции составляют 20 - 30 см. Верхнюю и нижнюю сетки соединяют тонкой арматурой.

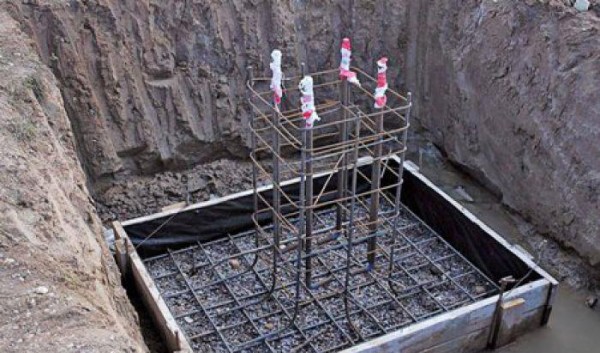

Столбчатые фундаменты

Для армирования столбчатых фундаментов четыре ребристых прута диаметром не менее 10 мм располагают вдоль ребер столбов. Поперечная арматура устанавливается через 20 -30 см. Если столб опирается на бетонную подошву, в ее основание укладывают горизонтальную сетку.

Расчет количества материалов для армирования

Спецификация материалов является составной частью любого проекта и при его наличии надобность в расчетах отпадает. Она выполняется в виде таблицы, в которой указаны:

• наименование деталей;
• материал, из которого изготовлена деталь со ссылкой на ГОСТ или СНиП;
• масса, объем или длина одной детали и их количество;
• позиция в рабочих чертежах.

Если вы собираетесь делать фундамент без проекта, придется посчитать расход материалов самостоятельно и составить свою таблицу. Она может быть проще, но должна включать все материалы (в том числе количество бетона для монолитного фундамента и доски для опалубки), их количество и стоимость.

Расход материалов определяют после выполнения расчетов и составления схемы армирования фундамента. Потребность в арматуре вычисляют для каждого наименования отдельно умножением длины прутьев на их количество.

Для примера определим расход арматуры на плитный фундамент под домик размерами 6х4 метра. Примем толщину фундамента равной 20 см, размеры ячейки 30х30 см. Каркас выполнен из двух сеток, размещенных одна над другой. Диаметр арматуры для сеток равен 12 мм, для вертикальных связей - 8 мм.

В продольном направлении потребуется 4:0,3=13 прутьев арматуры длиной по 6 метров, в поперечном - 6:0,3=20 прутьев длиной по 4 метра. Общая потребность в арматуре диаметром 12 мм для двух решеток- (13х6+20х4)х2=316 п. м.

Чтобы определить количество вертикально расположенных прутьев арматуры, подсчитают количество узлов соединений решетки. Один продольный прут пересекается с поперечным 6:0,3=20 раз. Количество точек пересечения в решетке равно 13х20=260. Для фундамента потребуется 0,2х260=46 п. м. арматуры диаметром 8 мм.

Для вязки одного узла арматуры нужно 40 - 50 см проволоки диаметром 1 - 2 мм. Общий расход проволоки составит 260х2х0,5=260 п. м.

Данные расчетов сведем в таблицу.

Материал	Единица измерения	Количество	Цена	Стоимость, руб.
Арматура D=12 мм	п. м/кг	316/280	22,5 руб/кг	6300
Арматура D=8 мм	п. м/кг	46/18	22,1 руб/кг	398
Проволока D=1 мм	п. м/кг	260/1,5	35 руб/кг	52
Бетон марки 200	м3	6х4х0,2=4,8	3000 руб.	14400
Доска на опалубку 25 мм	м3	(6+4)х2х0,2х0,025=0,1	3800	380
Всего				21530

Особенности монтажа арматуры

Монтаж ведут после установки опалубки. На песчаное основание по осям укладки нижнего ряда арматуры размещают куски битого кирпича. На кирпичи укладывают продольные прутья, а поверх них - горизонтальную поперечную арматуру.

Вертикальные прутья забивают в почву и вяжут к уложенной продольной и поперечной арматуре. После этого к ним же проволокой крепят прутья верхнего яруса каркаса. Вязку осуществляют специальным крючком. Проволоку сгибают вдвое и оборачивают вокруг прутьев в месте соединения. В получившуюся петлю вставляют крючок и пользуясь им как рычагом делают скрутку.

При армировании фундаментов соблюдают следующие правила:

• Для защиты от коррозии арматуру располагают в толще бетона не ближе 3 - 5 см от поверхности фундамента.
• Прутья арматурного каркаса соединяют вязальной проволокой. Использовать сварку не рекомендуется - при перегреве ухудшается прочность металла.
• Каркас угловой части основания выполняют из гнутой арматуры - соединения на углах ослабляют конструкцию.

После окончания монтажа арматуры приступают к заливке фундамента. Бетон готовят в бетоносмесителе, после укладки уплотняют вибратором. В ходе бетонировки следят за тем, чтобы каркас не сдвинулся с места.
