Устройство монолитного плитного фундамента

Монолитный плитный фундамент выполняется в виде цельной платформы, расположенной под зданием. Он работает, как единая жесткая конструкция, поэтому стены дома не подвергаются деформациям.

Область применения и конструкция плитных оснований

На изготовление плитных монолитных фундаментов расходуется много бетона и арматуры, поэтому они стоят недешево. Это ограничивает область применения данных оснований теми случаями, когда строительство других типов фундаментов невозможно.

Область применения

Главным достоинством монолитных плитных фундаментов является низкое давление на почву (0,1 - 0,2 кг/см²) и малая глубина заложения. Заглубленные плитные основания изредка применяются в промышленном строительстве под сверхтяжелые сооружения и в данной статье не рассматриваются.

Плитные фундаменты применяют:

• на слабых почвах неоднородного состава;
• на грунтах, подверженных морозному пучению;
• при высоком уровне грунтовых вод.

Принцип работы и конструкция

Принцип работы плиты заключается в том, что при подвижках грунта под воздействием сил морозного пучения она не деформируется, а плавно перемещается вместе с ним. Из-за этой особенности такой фундамент называют плавающим.

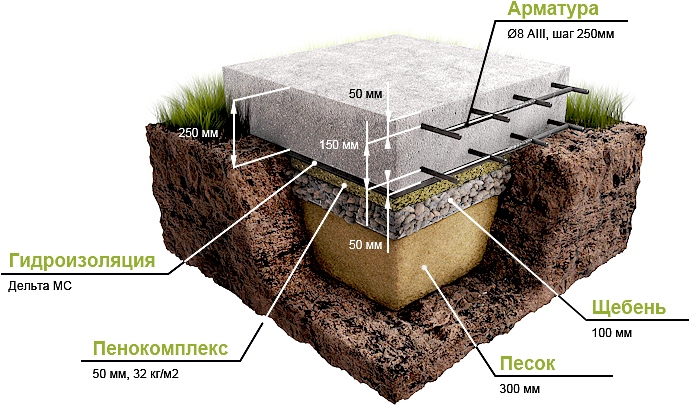

Плитный монолитный фундамент состоит из:

• песчаной подушки;
• гидроизоляции;
• слоя утеплителя;
• монолитной армированной плиты.

Платформа может выполняться из сборных железобетонных плит с монолитным перекрытием или заливаться бетоном на месте строительства. В первом случае потребуется подъемный кран, во втором - бетоносмеситель принудительного типа. Фундамент, изготовленный из сборных плит, обладает меньшей прочностью и применяется на слабо пучинистых почвах.

Иногда с нижней стороны плиты делают ребра жесткости. Это увеличивает несущую способность конструкции и уменьшает боковые подвижки фундамента. Верхняя поверхность служит основанием для пола и выполняется гладкой.

Изготовление плитного фундамента

Расчет количества материалов

Перед началом работ следует подсчитать количество материалов. Расчет бетона на плитный фундамент достаточно прост. Подсчитывают площадь здания и умножают ее на толщину плиты. Площадь прямоугольной плиты определяют умножением длины на ширину. Если основание имеет более сложную форму, ее прямыми линиями разбивают на прямоугольные и треугольные части и подсчитывают площади каждой из них.

Толщина плитного монолитного фундамента может быть 100 мм и больше. Для частных домов оптимальным считается размер 250 мм. Конструкция такой толщины имеет достаточную жесткость, в ней удобно размещается арматура.

Для усиления применяют ребристую арматуру диаметром 12 - 14 мм. Из нее изготавливают две решетки (одна над другой) с ячейками размерами около 30 см. При этом расход арматуры составляет 14 п. м/м².

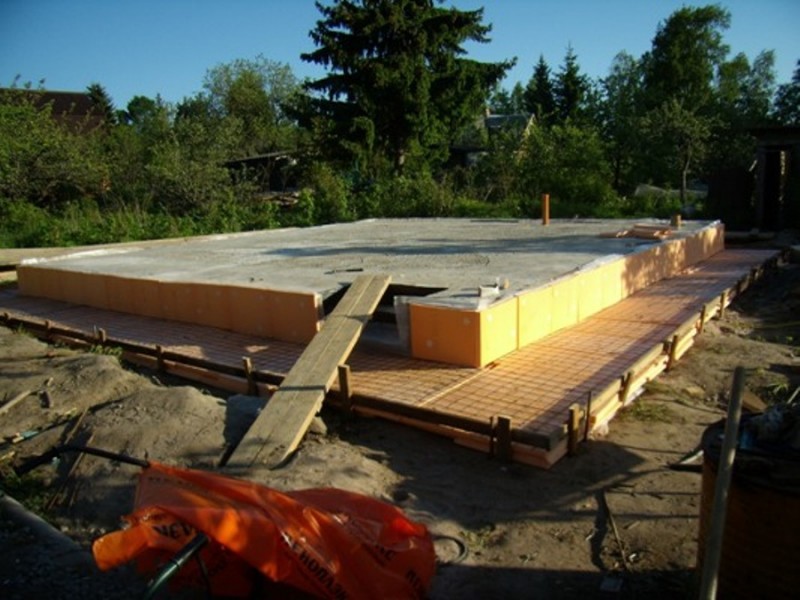

Фундамент утепляют пенопластом толщиной 5 - 10 см. На сильно пучинистых почвах его укладывают под плиту и вокруг нее на ширину 1 - 1,5 м, в других случаях - под цементную стяжку чистого пола. Количество пенопласта определяют умножением площади монолитного плитного фундамента на толщину пенополистирола.

Кроме того для строительства фундамента потребуются песок и гидроизоляция - геотекстиль, рубероид или виниловая пленка. Результаты расчетов удобно представить в таблице. Для дома размером 6х8 метров она будет иметь следующий вид:

Материал	Ед. изм.	Количество	Цена	Стоимость
Песок	м3	6х8х0,2=9,6	600	5760
Геотекстиль	м2	6,5х8,5=55,25*	16	884
Пенопласт	м3	6,5х8,5х0,1=5,525*	3500	19337
Бетон	м3	6х8х0,25=12	3300	39600
Арматура	п. м (кг)	6х8х14= 672 (806)	(22)	17732
Всего				83313

*В расчетах учтена боковая поверхность фундамента.

Порядок выполнения работ

• На глубину плодородного слоя роют котлован по всей площади здания.
• Дно котлована засыпают слоем песка толщиной 20 см. Песок трамбуют.
• С запасом по краям, равным толщине плиты, укладывают гидроизоляцию.
• На гидроизоляцию укладывают пенопласт. Из него же изготавливают вертикальную опалубку. Пенопласт оборачивают запасом гидроизоляционной пленки.
• Монтируют арматуру.
• Приготавливают бетон для фундамента, укладывают и уплотняют вибратором.

Как видно из описания, технология изготовления плитного монолитного фундамента простая, но дорогая и трудоемкая. Тем не менее применение плит позволяет возвести дом там, где остальные виды оснований не работают и затраты окупаются увеличением срока службы зданий.
